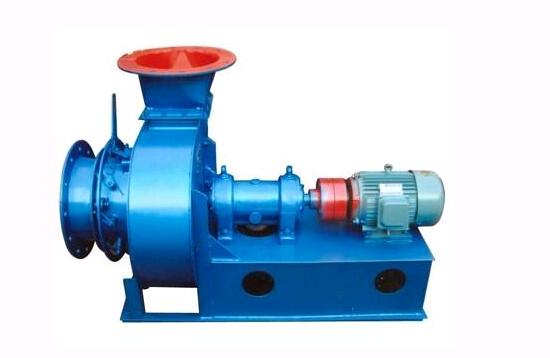

M5-29型煤粉通風機
1、用途
本系列風機適用于50～300MW電站鍋爐制粉系統的煤粉輸送，介質溫度不超過250℃，含塵量不超過85g/m3，也適用于其他非腐蝕性氣體的輸送。
2、結構形式
1）本系列煤粉離心風機由№16、16.5、17、18、19、19.5、20、20.5和21等9個機號組成，均采用D式傳動方式風機出口角度有0度、45度、90度、135度、180度、225度等6種角度。特殊出口角度可在訂貨時協調解決。
2）風機葉輪的旋轉方向可分為順旋和逆旋兩種，從電動機端正視，順時針旋轉為順旋，逆時針旋轉為逆旋。
3）本系列風機由機殼、葉輪、進風口和傳動部分組成，機殼內壁焊有防磨襯板，以便磨損后更換，外側有筋板以增強機殼的剛性。大機號風機的機殼后側板用型鋼斜撐固定在基礎上，機殼上方1/4處做成可拆卸結構，扯開后轉子可直接吊出，機殼底側備有放灰門便于維護與檢查。葉輪為板式弧形后向葉片，全部用耐磨鋼板焊接而成，提高了耐磨性和使用壽命。
4）軸承箱采用稀油潤滑，并有循環水道冷卻，其用水量為0.5～01m3/h。
3、性能與選擇
表中所列性能，其標定工況為大氣壓力101325Pa，進氣溫度70℃，介質氣體密度1.02kg/m3，實際選用時若與表中不符，用相關公式換算。
M5-29-11型風機性能及選用件表
|
機號
|
轉速
/（r/min）
|
全壓
/Pa
|
流量
/(m3/h)
|
內效率
（%）
|
內功率
/KW
|
軸功率
/KW
|
所需功率
/KW
|
配用電動機
|
|
型號
|
功率/KW
|
|
16
|
1450
|
9074
|
30774
|
79.5
|
98
|
100
|
120
|
Y315M-4
(380V)
|
132
|
|
8898
|
35170
|
82
|
106
|
106
|
130
|
|
8652
|
39567
|
83.5
|
114
|
116
|
139
|
Y315L1-4
(380V)
|
160
|
|
8339
|
43963
|
85
|
120
|
122
|
146
|
|
7956
|
48359
|
84
|
127
|
130
|
156
|
|
7308
|
54954
|
83
|
134
|
137
|
164
|
Y315L2-4
(380V)
|
200
|
|
6622
|
61548
|
80
|
141
|
144
|
173
|
|
16.5
|
1450
|
9650
|
33750
|
79.5
|
114
|
117
|
140
|
Y315L1-4
(380V)
|
160
|
|
9463
|
38571
|
82
|
124
|
126
|
151
|
|
9201
|
43394
|
83.5
|
133
|
135
|
162
|
|
8868
|
48215
|
85
|
140
|
142
|
170
|
Y315L2-4
(380V)
|
200
|
|
8461
|
53036
|
84
|
148
|
152
|
182
|
|
7772
|
60269
|
83
|
156
|
160
|
192
|
|
7042
|
67500
|
80
|
164
|
168
|
202
|
|
17
|
1450
|
10242
|
36912
|
79.5
|
132
|
135
|
162
|
Y355-4
(380V)
|
200
|
|
10036
|
41286
|
82
|
143
|
146
|
175
|
|
9771
|
47459
|
83.5
|
154
|
157
|
188
|
|
9408
|
52732
|
85
|
162
|
165
|
198
|
|
8986
|
58005
|
84
|
172
|
176
|
211
|
Y355-4
(6000V)
|
220
|
|
8250
|
65915
|
83
|
182
|
186
|
223
|
|
7475
|
73825
|
80
|
191
|
195
|
234
|
|
18
|
1450
|
11488
|
43817
|
79.5
|
176
|
179
|
215
|
Y355-4
(6000V)
|
250
|
|
11252
|
50077
|
82
|
191
|
195
|
234
|
|
10948
|
56336
|
83.5
|
205
|
209
|
251
|
|
10546
|
62596
|
85
|
216
|
220
|
264
|
Y355-4
(6000V)
|
315
|
|
10065
|
68855
|
84
|
229
|
234
|
281
|
|
9251
|
78245
|
83
|
242
|
247
|
296
|
|
8388
|
87634
|
80
|
255
|
260
|
312
|
|
960
|
5033
|
29010
|
79.5
|
51
|
52
|
62
|
Y315S-6
(380V)
|
75
|
|
4934
|
33154
|
82
|
55
|
57
|
68
|
|
4797
|
37299
|
83.5
|
59
|
61
|
73
|
|
4621
|
41443
|
85
|
63
|
64
|
77
|
Y315M-6
(380V)
|
90
|
|
4415
|
45587
|
84
|
67
|
68
|
82
|
|
4052
|
51803
|
83
|
70
|
72
|
86
|
|
3679
|
58020
|
80
|
74
|
76
|
91
|
|
19
|
1450
|
12802
|
51533
|
79.5
|
230
|
235
|
282
|
Y400-4
（6000V）
|
400
|
|
12537
|
58895
|
82
|
250
|
255
|
306
|
|
12204
|
66257
|
83.5
|
269
|
274
|
329
|
|
11752
|
73619
|
85
|
283
|
288
|
346
|
|
11223
|
80981
|
84
|
300
|
306
|
367
|
Y400-4
（6000V）
|
90
|
|
10301
|
92024
|
